※概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

ZGS系列组合式箱式变电站(美式)， 适用于10kV环网供电， 双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。本产品符合下列标准：

GB/T17467-1998《高压低压预装式变电站》

DL/T537-93《6-35KV箱式变电站订货技术条件》

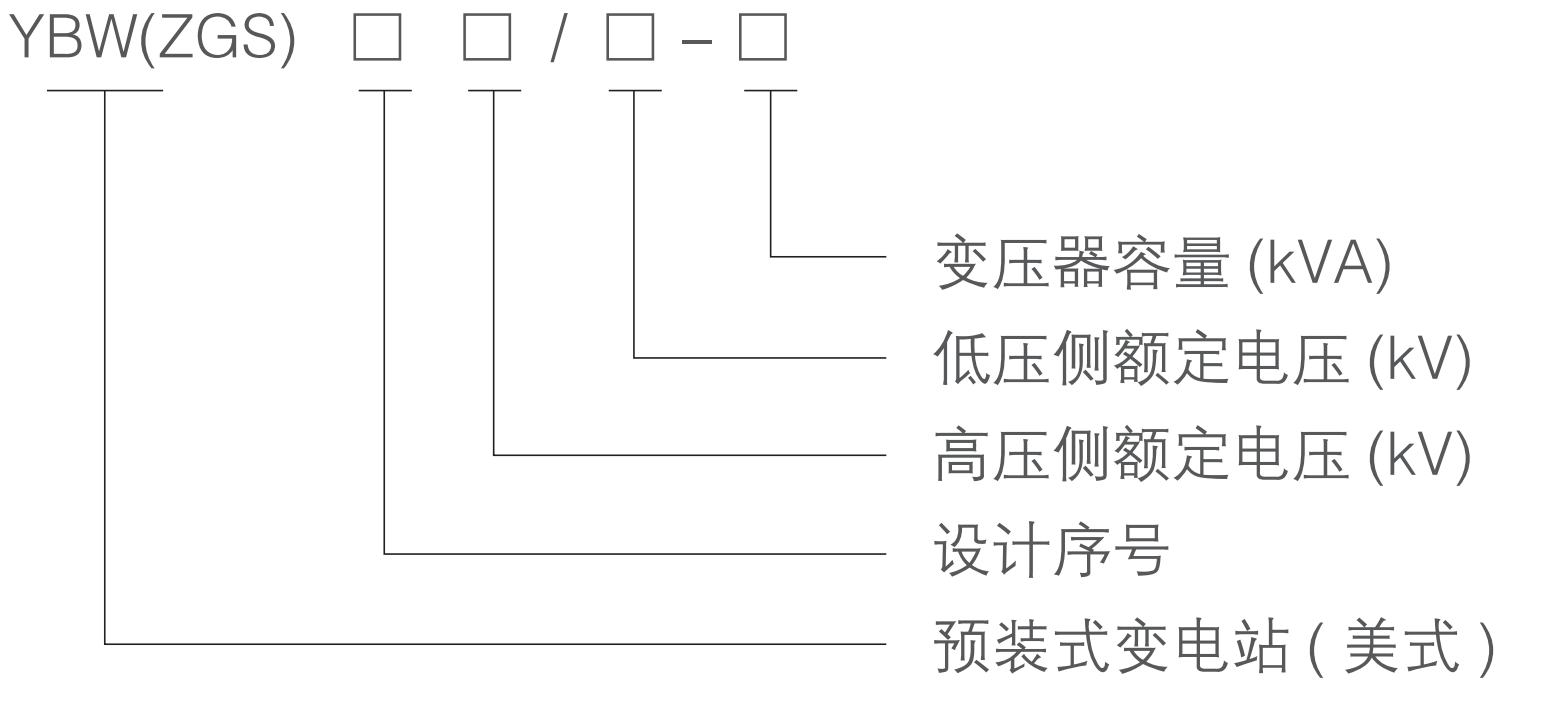

※型号及含义

※正常使用条件

◆ 海拔高度不超过1000m；

◆ 环境温度：-35℃~+40℃；

◆ 相对湿度：日平均值不大于95％，月平均值不大于90％；

◆ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°。

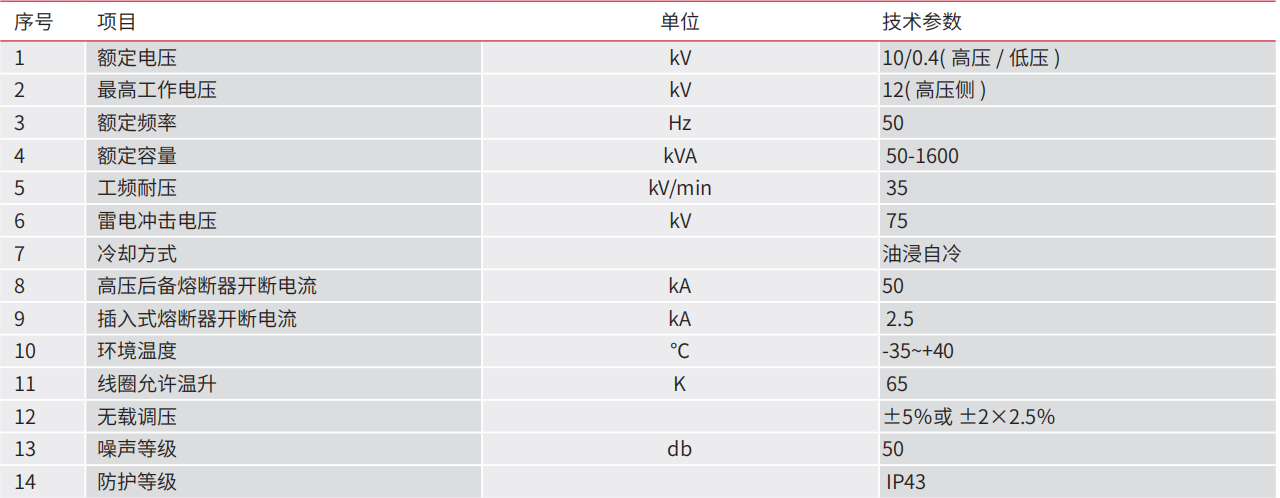

 ※主要技术参数

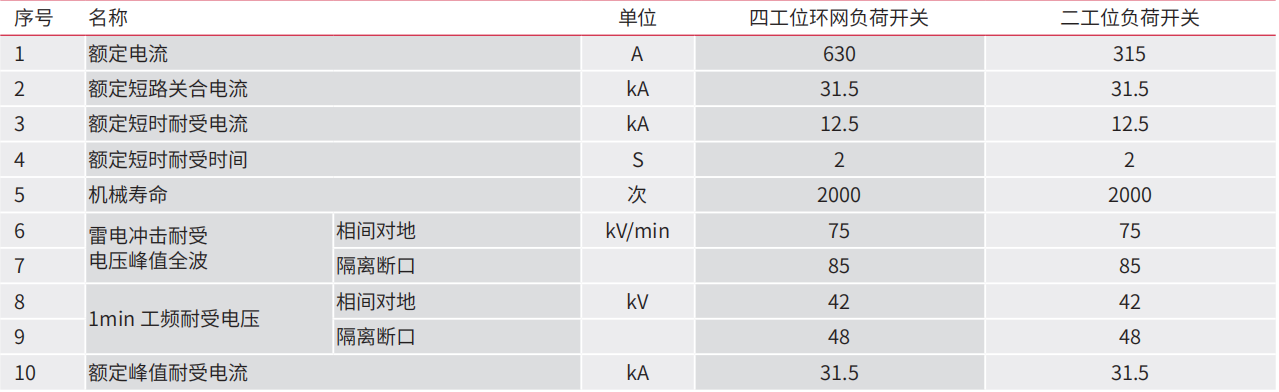

负荷开关技术参数表

负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位、四工位T型、四工位V 型等可供选择。

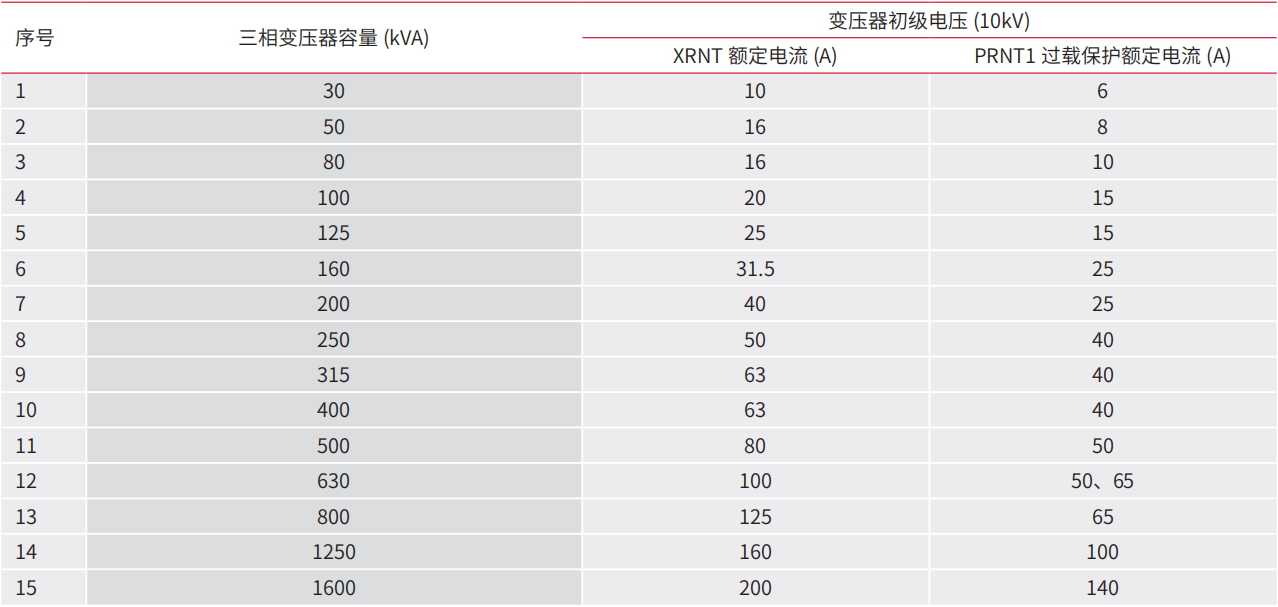

熔断器技术参数 ( 本公司油浸式熔断器选用配置推荐表 )

 美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油浸式高压限流熔断器，开断容量大，仅在变压器内部故障时动作，插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场方便地更换熔芯。

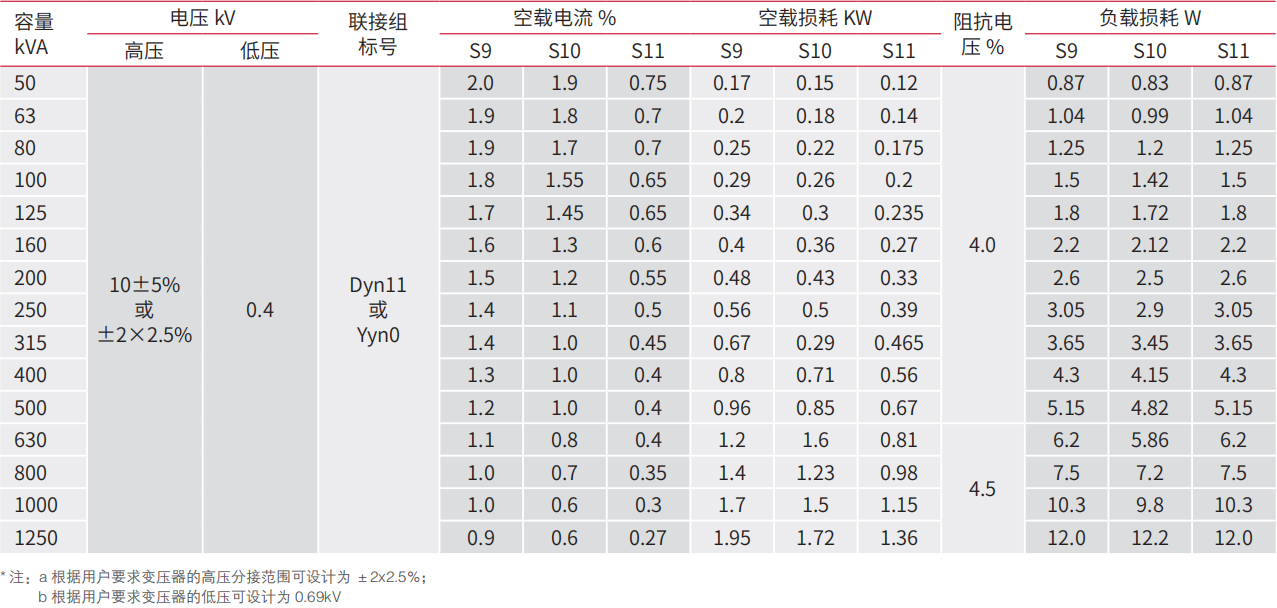

2.10kV 组合式变压器用 S9、S10、S11 系列油浸式变压器性能水平参数

1. 箱变采用分箱结构

变压器器身与高压负荷开关、插入式熔断器和后备限流熔断器等高压组件分别置于密封油箱中，两箱左右水平布置，用隔板完全隔开，隔板上有绝缘穿墙套管用于变压器与负荷开关的接线，可方便拆换，而不影响另一箱的使用。

2. 两箱左右布置优点

(1)两箱互不影响:

一防止了因隔板渗漏导致上层油流入到底部油箱造成上部油箱缺油(缺油或无油导致操作负荷开关拉弧，对设备和人身产生危险);另一优点是左右布置检修方便。当变压器室、负荷开关室检修时两箱互不影响，方便快捷(如上下布置检修变压器需上部油箱全部拆除后才能打开变压器的油箱， 检修极不方便)。

(2)分箱结构解决了负荷开关操作以及熔断器熔断对变压器油的污染问题。

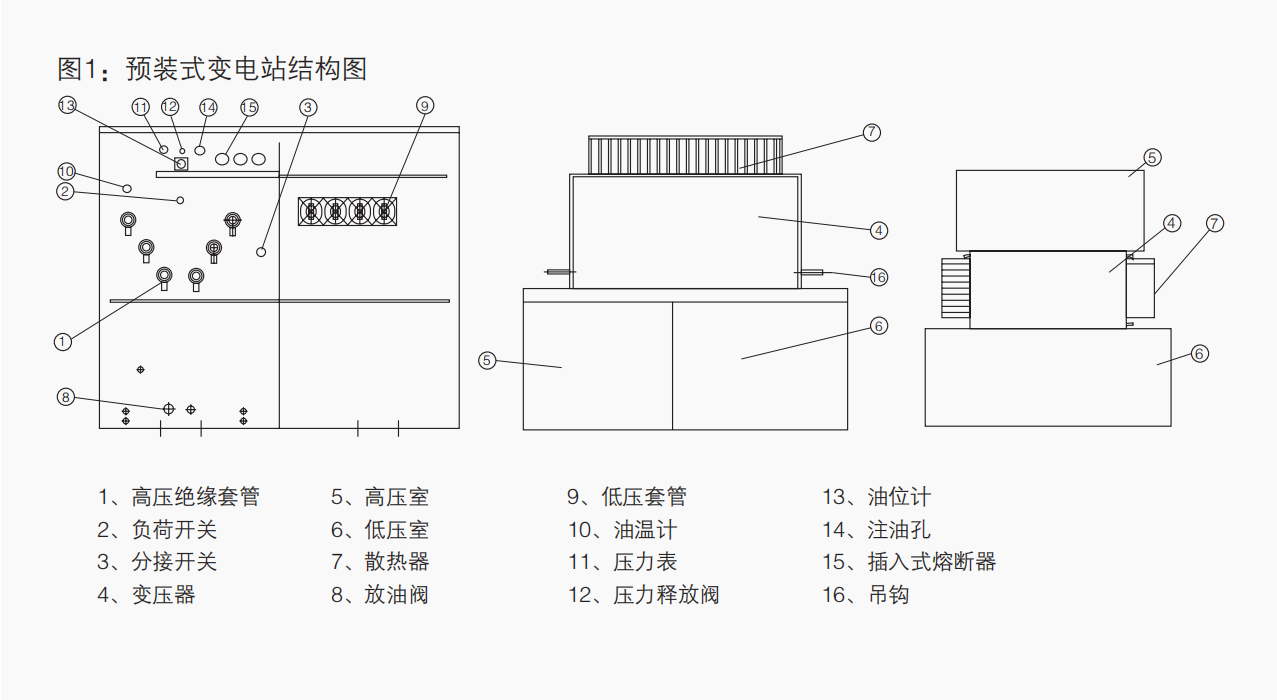

※箱变结构

该产品箱体结构由高压间隔、低压间隔、油箱间隔三部分组成。高压间隔内包括高压电缆附件、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、油温计、放油阀。低压间隔内包括低压套管、低压计量表计、断路器、电容补偿。油箱间隔内包括变压器绕组和铁芯、散热器、高压负荷开关及熔断器均在油箱内，根据方案需要箱变结构可设计成品字型或目字型见下图。
